한글시계v1 제작기 3. 하드웨어 구현

아두이노 나노의 경우 가격 아끼시려면 핀 납땜 안 되신 것을 구매하시면 됩니다. 사실 이걸 추천합니다마는, 난이도가 상당히 높기에, 그다지 권하지는 않습니다.(브레드보드에 직결하는 나노의 특성상 브레드보드의 가용 핀이 많이 줄어들게 됩니다. 그렇기에 회로 구성을 할 때 어려움을 겪을 수 있습니다)

RTC모듈은 DS3231을 사용하시는 것을 추천드립니다. 우선 일반적으로 구할 수 있는 RTC모듈 중에는 정확도가 가장 높기 때문입니다. 혹시라도 이 시계를 제작 후 실사용(1년 이상)을 하실 분들은 DS3231 모듈의 특성상 처리를 해야 하는 부분이 있습니다. 해당 부분에 대해 정확히 숙지하고 조치를 취하시거나, 다른 RTC부품을 이용하시는 것을 권장합니다.

(진짜 정보인지는 모르겠으나, 혹시나 때문에 적어둡니다)

네오픽셀은 RGB모듈을 구매하시기 바랍니다. RGBW모듈 구매 시 코드가 맞지 않기에 상당 부분 수정되어야 합니다.

저항은 네오픽셀의 신호 단자를 보호하기 위함입니다. 없어도 작동은 되나 위험합니다.

네오픽셀은 전원에 100~1000uF 콘덴서를 연결하는 것을 권장합니다. 혹시라도 콘덴서를 연결하실 분은 구매하시면 되겠습니다. 그러나, 네오픽셀 전원이 아두이노 내부 전원을 받아 동작하기에, 혹시라도 이렇게 회로를 구성하였을 때, 무슨 문제가 생길지 정확히 모르기에 저로서는 추천드리지 않습니다(아시는 분 있으면 댓글로 알려주시면 감사하겠습니다).

1. 회로 그림

각종 회로 사진, 회로 설명을 읽으면서 한 번씩 참고하면 도움이 될 것이다.

하나하나 살펴봅시다.

회로는 간단합니다.

나노는 그냥 브레드보드에 꽂으면 되는데, 반드시 디지털 핀이 많은 쪽에 3칸이 남도록 해서 꽂아야 합니다.

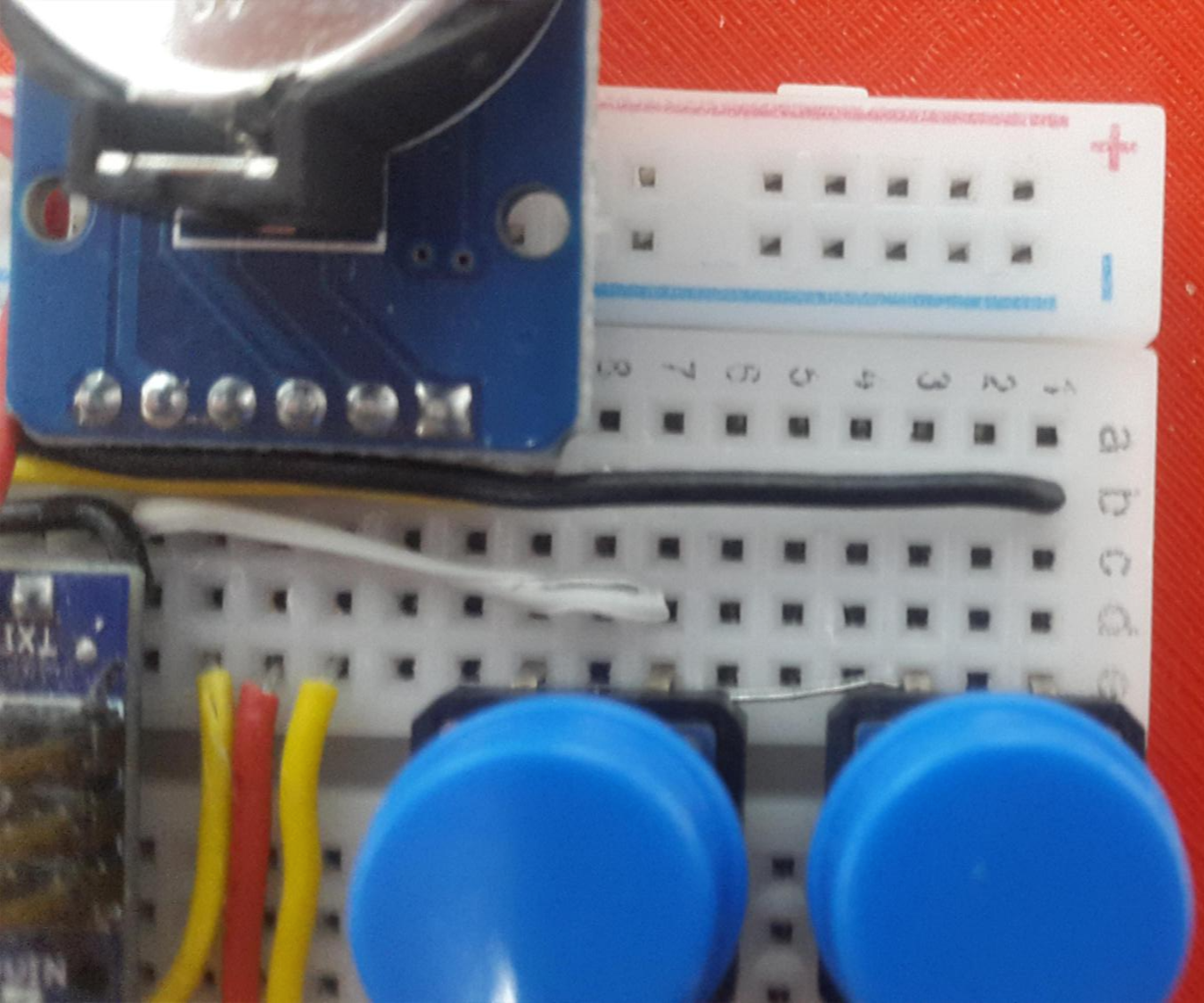

텍트 버튼은 아두이노 나노의 2,3번 핀과 연결이 됩니다. 그리고 저항이 연결되지 않고 버튼의 한쪽은 아두이노와 한쪽은 그라운드와 연결이 되어 있는 것을 볼 수 있는데, 이는 아두이노 내부 풀업 저항을 사용하기 때문입니다.

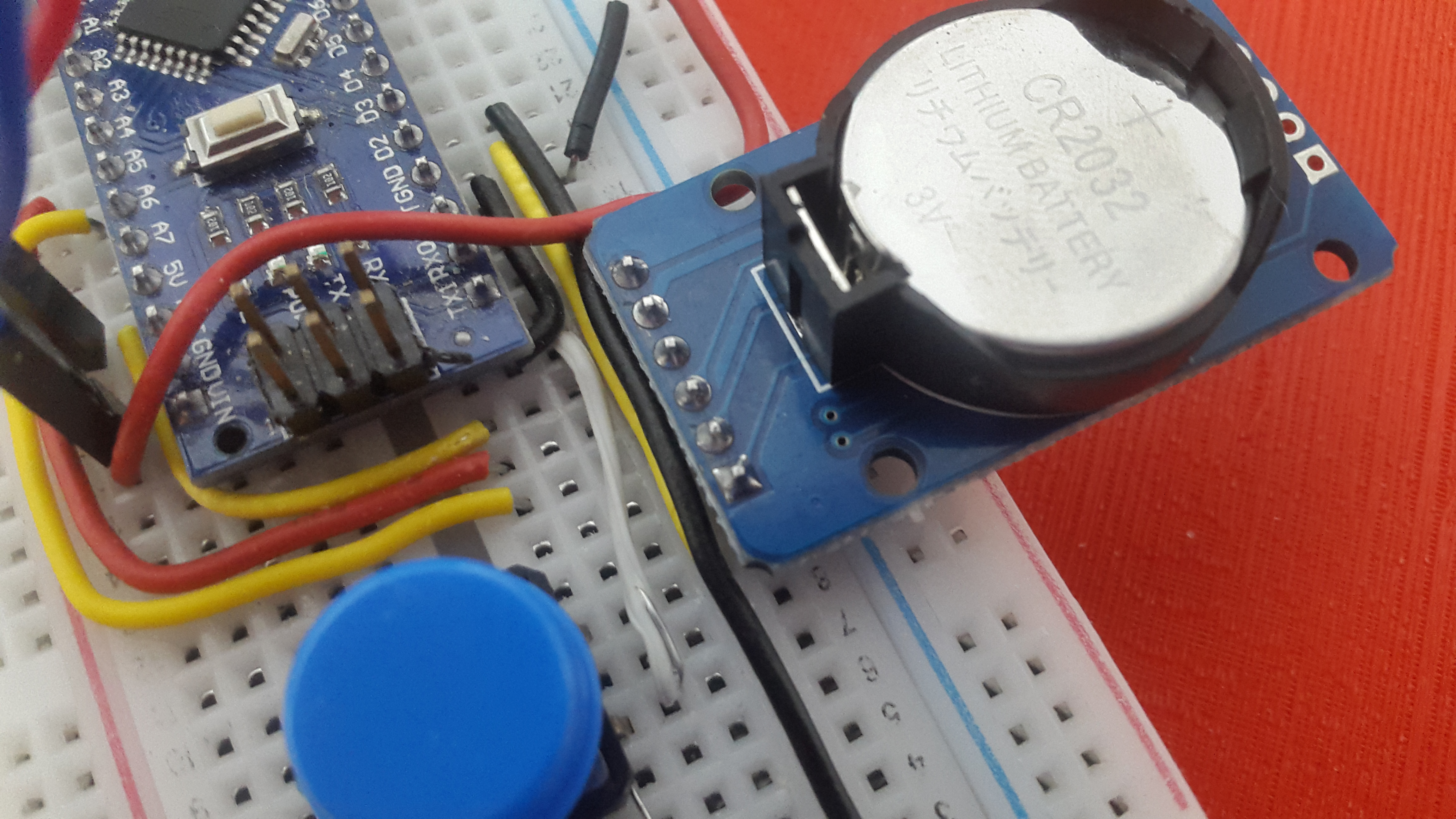

RTC는 그림 안에서 핀 배열 때문에 실제 연결되는 것과는 반대로 돌려져 있습니다. 그러나 실제 조립 시 선을 위의 그림처럼 연결한다면 문제가 생기지 않습니다.

버튼은 여러 가지 기타 사정으로 선 연결이 이상한데, 신호선은 위의 회로도처럼 연결해야 하지만, 그라운드는 딱히 관계없습니다.

네오픽셀 신호선은 회로를 배치할 공간이 없어 어쩔 수 없이 전원선이 들어가는 부분을 사용하게 되었습니다.

콘덴서는 사용하려면 위의 그림과 같이 배치하면 됩니다.

선은 최대한 깔끔하게 작업하기 위해 24 AWG단선을 길이에 맞게 잘라 사용하였습니다.

2. 네오픽셀의 고정

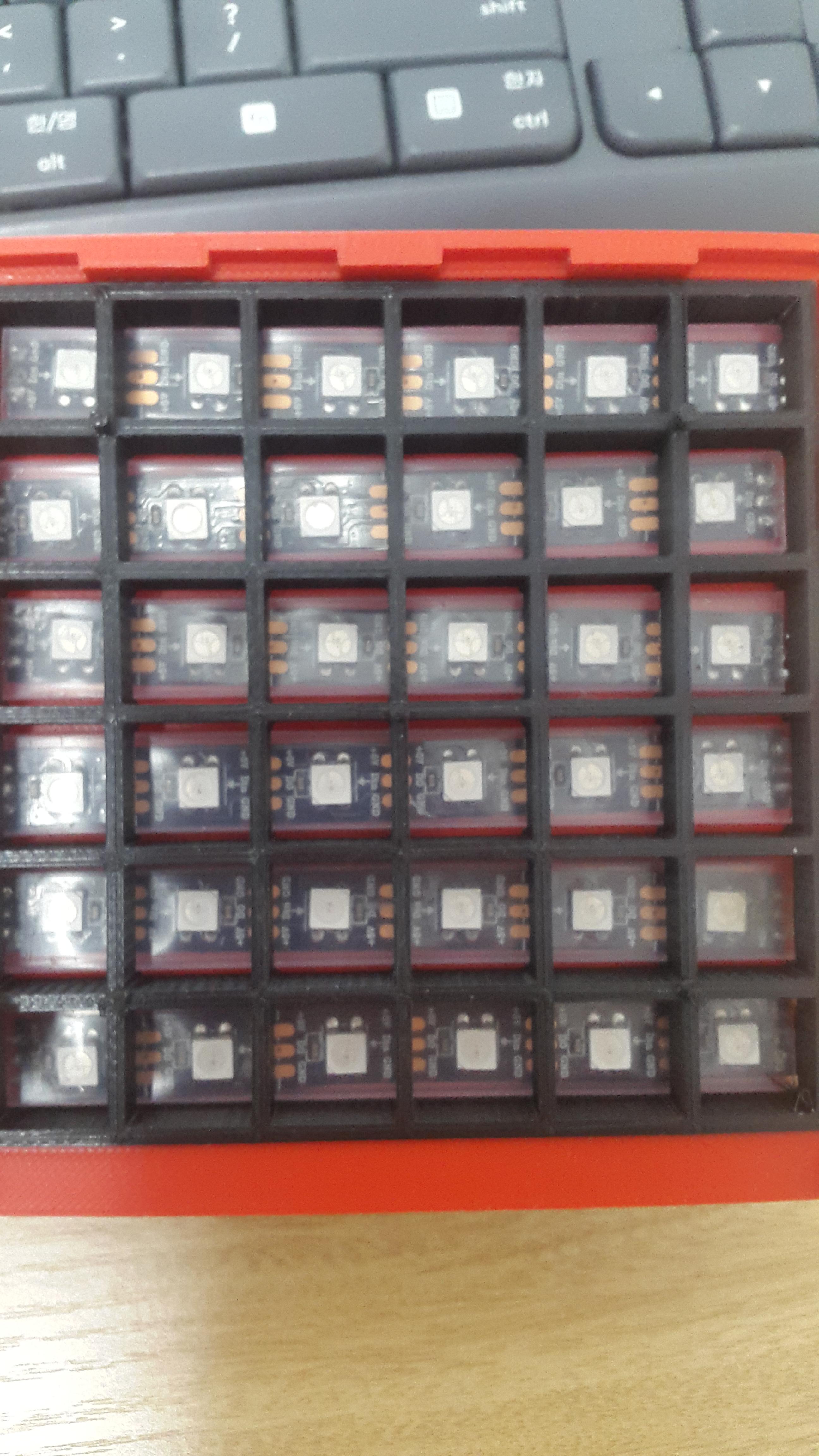

네오픽셀의 경우, 한글시계가 6*6배열이기에, 네오픽셀 스트립을 LED 6개씩 총 6개를 잘라서 각각의 스트립들을 선을 연결해 배치하였습니다.

-결론

글을 쓰다 보니 내용이 참... 별로 없네요 ㅎ.ㅎ

이상 고고메이커였습니다!
다음 글에서 만나요~
